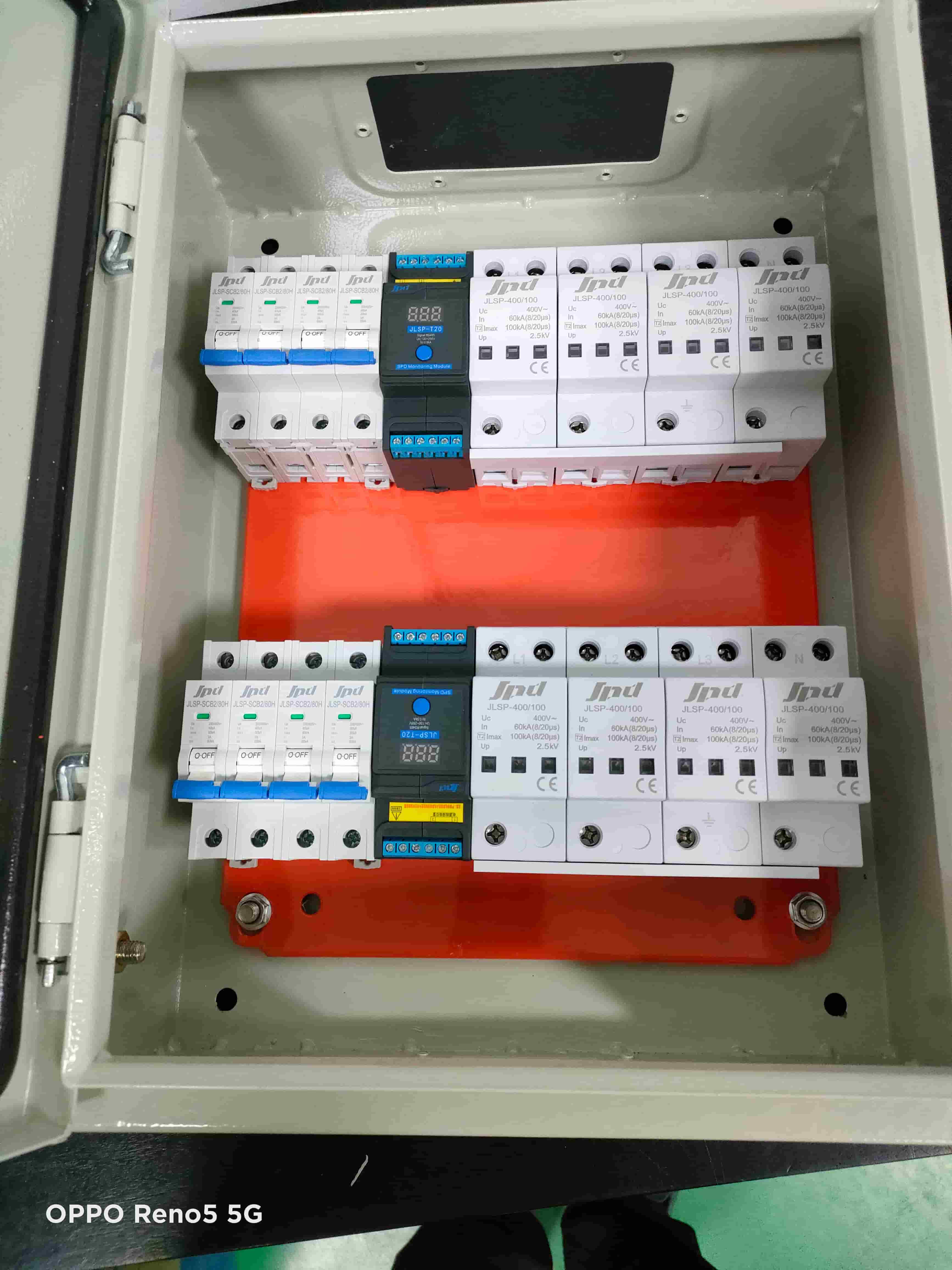

Sem onda de raios tensão, ou seja, sob tensão de frequência de energia normal, a distribuição de tensão do MOV (varistor de óxido metálico) e do GDT (tubo de descarga de gás cerâmico) é afetada principalmente por suas características elétricas.

1. GDT (Tubo de descarga de gás cerâmico):

O GDT tem impedância paralela extremamente alta (cerca de 1 TΩ) e capacitância paralela extremamente pequena (abaixo de 1 pF) em condições normais de trabalho.

Quando a tensão aplicada no GDT é menor que a tensão de ionização do gás (ou seja, a tensão de "incandescência"), a corrente de fuga do GDT é muito pequena (normalmente menor que 1pA) e a capacitância paralela dificilmente muda.

Sem sobretensão transitória, o GDT é quase não condutivo, a tensão em ambas as extremidades é próxima à tensão de frequência de energia do sistema.

2. MOV (varistor de óxido metálico):

Em condições normais de trabalho, o MOV tem uma pequena corrente de fuga (10 mA) e uma grande capacitância paralela (cerca de 45 pF).

Quando a tensão é menor que a tensão limite do MOV, sua corrente de fuga é pequena, mas à medida que a tensão aumenta, a corrente de fuga aumenta.

Sem sobretensão transitória, devido às características de alta impedância do GDT, a tensão no MOV será muito baixa e quase não condutiva, o que alivia efetivamente a degradação do desempenho do MOV.

3. Aplicação em série:

Quando o GDT e o MOV são usados em série, o GDT atua como uma chave quando não há sobretensão transitória, isolando o MOV do sistema, fazendo com que o MOV quase não tenha corrente de fuga.

Dessa forma, a tensão de frequência de energia do sistema incide principalmente no GDT, enquanto a tensão no MOV é muito baixa, quase próxima de 0 V.

Este método de conexão pode efetivamente evitar o envelhecimento do MOV devido à corrente de fuga na ausência de sobretensão transitória, prolongando sua vida útil.

Resumindo Sob tensão de frequência de energia normal, no GDT e no MOV conectados em série, a tensão é distribuída principalmente no GDT, enquanto a tensão no MOV é muito baixa e pode ser praticamente ignorada. Essa configuração pode proteger eficazmente o MOV, prolongar sua vida útil e melhorar a confiabilidade e a praticidade de todo o circuito de proteção.
