Durante tempestades, surtos de tensão induzidos por raios e sobretensões de manobra podem facilmente penetrar em equipamentos como subestações tipo caixa e unidades de distribuição em anel, danificando o isolamento e causando interrupções no fornecimento de energia — resultando em perdas econômicas para parques industriais, projetos de novas energias e operações de mineração. Como componente de proteção essencial, o para-raios limita as sobretensões e dissipa a energia dos surtos, protegendo assim os equipamentos de distribuição de energia.

A Anhui Jinli Electric é especializada em proteção contra raios e sobretensões, com foco em pesquisa e desenvolvimento e na fabricação de para-raios e dispositivos de proteção contra surtos. Seu portfólio de produtos inclui para-raios de classe subestação, classe distribuição e classe linha, compatíveis com diversos tipos de conjuntos de manobra; esses produtos são amplamente utilizados em redes de distribuição urbana, sistemas de energia fotovoltaica e eólica, na indústria química e em projetos de transporte ferroviário.

Pontos-chave para a seleção de um para-raios

Muitos engenheiros tendem a confundir a corrente de descarga nominal (In) — um parâmetro usado para testes e verificação — com a capacidade máxima de suportar corrente de raio. A chave para a seleção está em garantir a correta coordenação do isolamento entre o para-raios e o equipamento.

1. Tensão nominal (Ur) e tensão de operação contínua (Uc): Selecionadas com base na tensão do sistema e no método de aterramento; para sistemas de 10 kV sem aterramento efetivo, Ur = 17 kV e Uc = 13,6 kV são comumente usados, enquanto condições especiais de operação exigem cálculo no local.

2. Capacidade de corrente de surto: 5 kA (8/20 μs) é a escolha padrão, enquanto 10 kA é selecionado para circuitos críticos em áreas com alta atividade de raios; margens de corrente de surto maiores são necessárias para novos sistemas de energia e linhas de entrada aéreas.

3. Tensão residual: Fator de coordenação de isolamento ≥ 1,2–1,4; quanto menor a tensão residual, maior a margem de proteção.

4. Distância de fuga: Em ambientes com alta poluição, maresia costeira e produtos químicos, escolha para-raios de revestimento composto com maior distância de fuga.

5. Normas de qualificação: Em conformidade com a norma GB 11032 (equivalente à IEC 60099-4); relatórios completos de ensaios de tipo fornecidos; atende aos requisitos para aceitação da proposta.

Principais vantagens

Revestimento de borracha composta; resistente à sujeira e à condensação; adequado para diversos ambientes de campo adversos.

Discos de válvulas de alto desempenho, resposta em nanossegundos, baixa tensão residual e supressão eficaz de vários tipos de sobretensão.

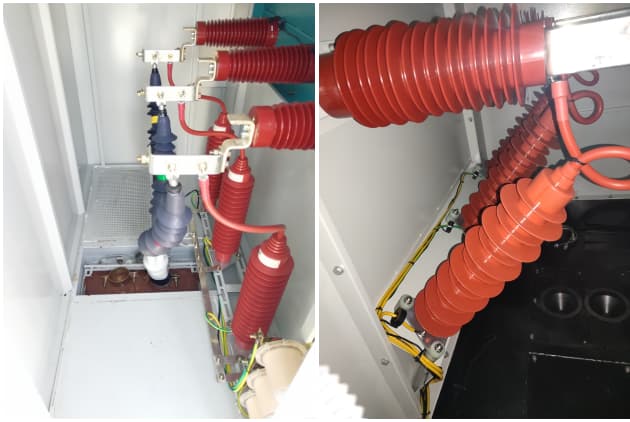

Suporta diversas configurações de montagem — incluindo opções suspensas e integradas ao gabinete — e é compatível com conjuntos completos de equipamentos.

Toda a documentação de qualificação está completa e atende aos requisitos para licitação e aceitação do projeto.

Monitoramento online inteligente

O envelhecimento e a entrada de umidade em para-raios tradicionais não podem ser detectados a olho nu, representando riscos à segurança. Terminal de Monitoramento Inteligente Jinli:

• Monitoramento em tempo real da corrente de fuga, registro de dados de eventos de descargas atmosféricas e identificação do envelhecimento dos equipamentos.

• A tecnologia sem fio LoRa elimina a necessidade de cabeamento, facilitando a modernização de subestações do tipo caixa e unidades de rede em anel.

• Análise de dados da plataforma, alertas automáticos de anomalias, avaliação da vida útil restante e implementação de manutenção baseada em condição.

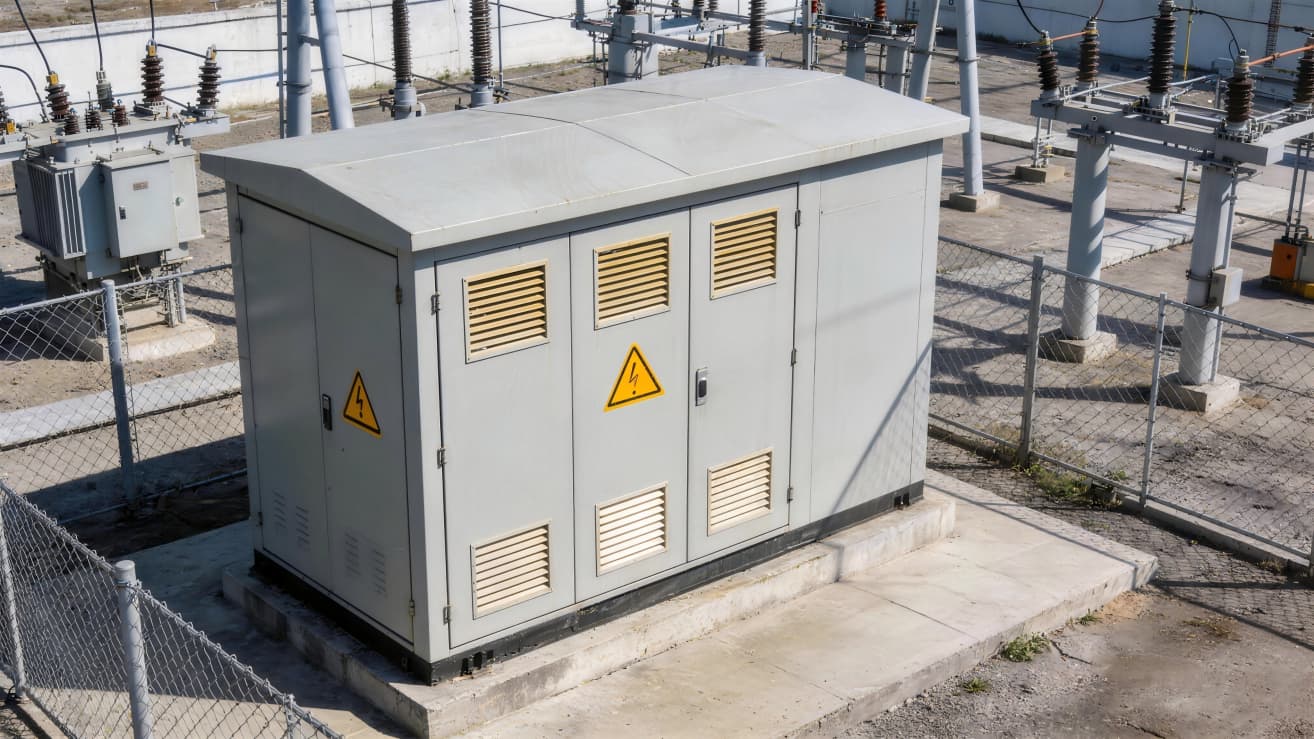

Desde subestações urbanas e salas de distribuição em parques industriais até conjuntos fotovoltaicos em montanhas, parques eólicos no Deserto de Gobi e fábricas químicas à prova de explosão, os para-raios da Jinli são frequentemente combinados comDPS (Dispositivos de Proteção contra Surtos)Estabelecer um sistema de proteção contra raios em camadas. Isso cria uma cadeia de proteção abrangente que se estende dos pontos de entrada dos cabos até os sistemas de controle secundários, fornecendo uma solução de proteção integrada de "plataforma de monitoramento de componentes".

Serviços técnicos completos

Além do fornecimento de hardware, a Jinli Electric oferece projeto de sistemas de proteção contra raios, verificação de parâmetros, suporte técnico para licitações e reuniões informativas no local para resolver desafios complexos de projetos relacionados à proteção contra raios.

Embora os raios sejam imprevisíveis, medidas de proteção podem ser implementadas de forma proativa. A Anhui Jinli Electric protege a distribuição de energia de média e baixa tensão e garante um fornecimento de energia estável por meio de produtos confiáveis ​​e serviços profissionais.
