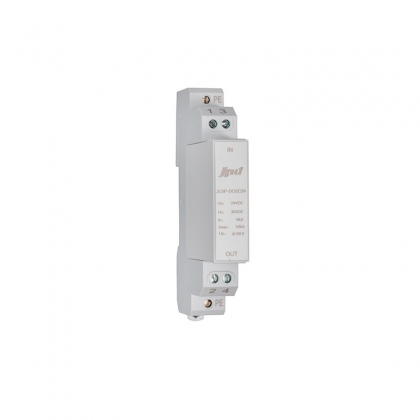

JLSP-GD1000/40 Dispositivo de proteção contra surtos solares 1000V
MAX Vdc: 1200V IMAX: 40KA
RoHS, IEC, UL Fase 1,2,3,4
Trilho DIN 35mm
Fácil de ser substituído com design conectável
Embalagem com caixa interna para evitar vibração de transporte
Item número:
JLSP-GD1000/40PEDIDO (MOQ):
1Origem do produto:
CNCor:
redJinli dc spd 1000V protetor solar contra surtos
O dispositivo de proteção contra surtos fotovoltaicos é avalibale para 600V , 800V, 1000V e 1500V dc sistema de energia de equipamentos de geração de energia fotovoltaica no lado DC, caixa de combinação DC, inversor no lado DC, etc.
Padrão fotovoltaico IEC 61643-31
Dispositivos de proteção contra surtos de baixa tensão - Dispositivos de proteção contra surtos para aplicações específicas, incluindo dc-Parte 31: Requisitos e testes para SPDs em aplicações fotovoltaicas
Características:
* Proteção de disparo térmica confiável
* Indicador de status: Verde (normal) Vermelho (Defeito)
* Resposta rápida: ação em nanossegundos
* Sinalização remota opcional
* Design plugável, fácil de montar
* O mais recente processo de soldagem por refluxo, garante a consistência do produto
|
Modelo |
JLSP-GD1000/40 |
|
Classe IEC |
Classe II |
|
Rede DC Un(50/60Hz)(V) |
1000, 1100 |
|
Máx. tensão de operação contínua Uc (V) |
1200 |
|
Corrente de descarga nominal (8/20μs) In (kA) |
20 |
|
Máx. corrente de descarga (8/20μs) Imax (kA) |
40 |
|
Nível de proteção de tensão Up (kV) |
≤4,0 |
|
Máx. fusível de backup (A) |
100 (gG) |
|
Tempo de resposta tA |
≤25ns |
|
Capacidade de suportar curto-circuito |
25kA |
|
Temperatura de operação |
-40℃~+85℃ |
|
Humidade relativa |
≤95% (25℃) |
|
Área de seção transversal máx. |
Cabo multifio de 25mm2 |
|
Dimensões (1P) (L×L×H)(mm) |
18×90×62 |
|
Montagem |
Trilho DIN 35mm |
|
Classificação de proteção |
IP 20 |
|
Material da carcaça |
PBT |
|
Classificação retardante de chama |
UL94 V-0 |
|
Capacidade do contato de sinalização remota |
250VCA/0,5A 30VCC/3A |
|
Área de seção transversal máxima do fio para contato de sinalização remota |
Cabo multifio de 1,5 mm²/cabo simples |
|
Indicador de status |
Normal: verde / mau funcionamento: vermelho |
|
Conformidade com os padrões |
EN61643-11,IEC61643-11,GB/T 18802.1 |
