O instrumento instalado no local possui classificação de proteção contra explosões Ex db IIC T6Gb? SPD Substituir Exd IIC T4 Gb?

Conclusão: A classificação Ex db IIC T6 Gb atende plenamente e supera os requisitos da Exd IIC T4 Gb, podendo ser utilizada com segurança como substituta. Essa conclusão baseia-se no princípio fundamental de que "classificações mais altas são compatíveis com classificações mais baixas" na seleção de equipamentos à prova de explosão, e a análise específica segue abaixo:

Tipos à prova de explosão "db" e "d": O "db" na marcação, de acordo com as mais recentes normas nacionais chinesas obrigatórias GB/T 3836.1-2021 e GB/T 3836.2-2021, representa "proteção de invólucro à prova de explosão" com um "alto nível de proteção". Abrange totalmente os requisitos de "à prova de explosão" representados por "Exd" na norma anterior e é ainda mais rigoroso em termos de nível de proteção. Portanto, "db" é uma atualização e engloba "d".

Nível de proteção do equipamento "Gb": Isso indica que o equipamento é adequado para ambientes com gases explosivos nas Zonas 1 e 2.

Grupo de gás "IIC": Isso indica que o equipamento pode suportar explosões internas de gases explosivos da classe IIC (como hidrogênio e acetileno) sem sofrer danos e pode impedir que as chamas internas se propaguem para o ambiente externo. A relação de abrangência dos grupos de gás é IIC > IIB > IIA, o que significa que equipamentos com classificação IIC podem ser usados com segurança em ambientes IIB e IIA.

Classes de temperatura "T6" e "T4": As classes de temperatura (código T) especificam a temperatura máxima que a superfície externa do equipamento pode atingir em condições normais de operação ou em caso de falha aprovada. Essa temperatura deve ser inferior à temperatura mínima de ignição dos gases inflamáveis no ambiente de instalação.

O grupo T4 permite uma temperatura máxima de superfície de 135°C.

O grupo T6 permite uma temperatura máxima de superfície de 85°C, o que representa um requisito mais rigoroso.

Ao selecionar equipamentos, é essencial escolher um dispositivo com uma classe de temperatura não superior (ou seja, um valor T não maior que) à classe de temperatura de ignição do gás circundante. Os equipamentos T6, com seu limite inferior de temperatura superficial (85 °C < 135 °C), são adequados para todos os locais que exigem T4, T5 ou T6, proporcionando uma margem de segurança maior. Portanto, o T6 pode atender aos requisitos do T4.

Em resumo, desde o tipo à prova de explosão e o nível de proteção do equipamento até o grupo de gás e a classe de temperatura, o Ex db IIC T6 Gb é tecnicamente equivalente ou superior ao Exd IIC T4 Gb e, portanto, pode ser usado como substituto.

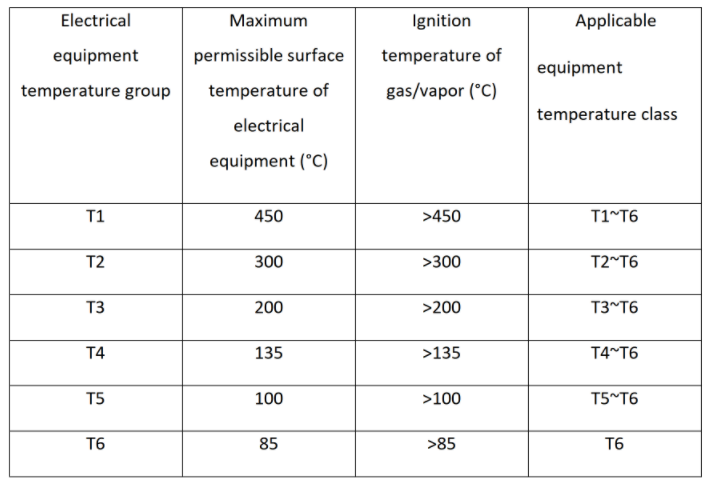

Os requisitos detalhados dos parâmetros de temperatura para os grupos T1, T2, T3, T4, T5 e T6 são os seguintes:
