Potencial do solo A elevação do potencial é causada por potenciais transitórios elevados resultantes da corrente de raio que penetra no solo. Quando um raio atinge o para-raios de um edifício ou o solo próximo, milhares a centenas de milhares de amperes de corrente de raio são descarregados através do sistema de aterramento. Devido à resistência e indutância do sistema de aterramento, de acordo com a equação U = IR + L·di/dt, o potencial de todo o sistema de aterramento aumenta abruptamente em dezenas a centenas de quilovolts em um curto período de tempo.

Principais perigos:

Descarga reversa: A descarga de potencial elevado no solo percorre as linhas de entrada (linhas de energia, linhas de sinal) até pontos distantes de baixo potencial, rompendo o isolamento das linhas e permitindo que a corrente do raio penetre no equipamento em sentido inverso.

Diferença potencial entre sistemas: Uma grande diferença de potencial pode ser gerada entre equipamentos aterrados independentemente dentro de um edifício e o sistema de aterramento principal, levando à ruptura do isolamento do equipamento.

Sobrecarga do SPD: A tensão real aplicada através do SPD A tensão excede em muito a tolerância para a qual foi projetada, causando danos ao protetor contra surtos.

Princípios fundamentais de proteção:

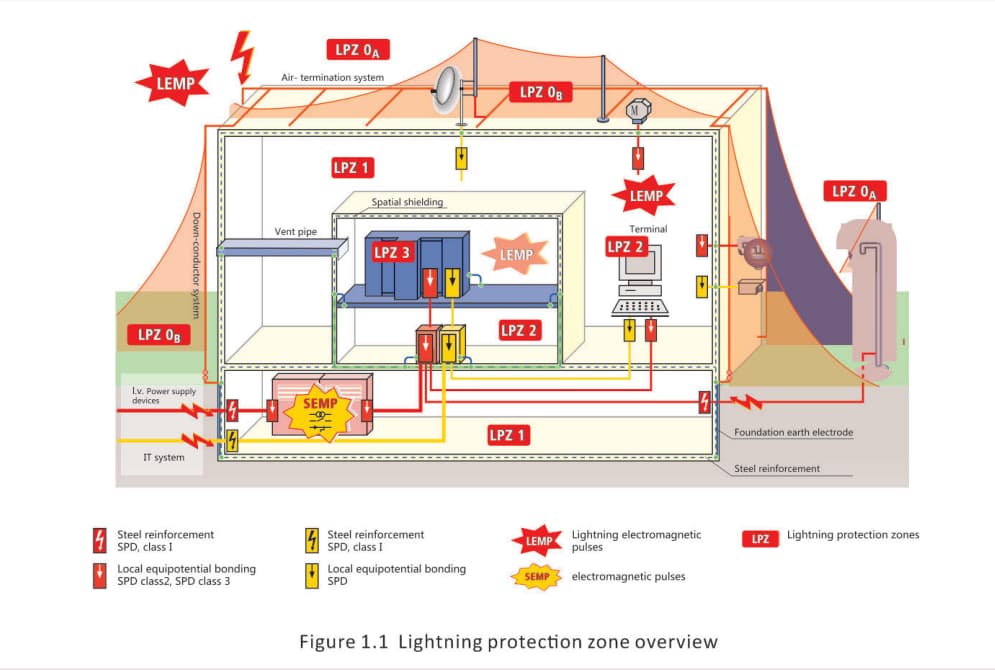

Ligação equipotencial: Isso envolve conectar todos os condutores metálicos e sistemas de aterramento dentro de um edifício usando fitas de ligação equipotencial para criar um sistema eletricamente unificado, garantindo a elevação simultânea do potencial e eliminando diferenças de potencial perigosas.

Proteção coordenada de SPD: Instale DPSs (Dispositivos de Proteção contra Surtos) compatíveis em vários pontos de entrada da linha para fornecer um caminho de descarga controlado para correntes de raios.

Otimização da malha de aterramento: O uso de um sistema de aterramento em anel/malha reduz a impedância de surto e melhora a dissipação de correntes de raios de alta frequência.

Este sistema de proteção minimiza os perigos da elevação do potencial do solo através do conceito de "equalização do potencial e descarga controlada".
