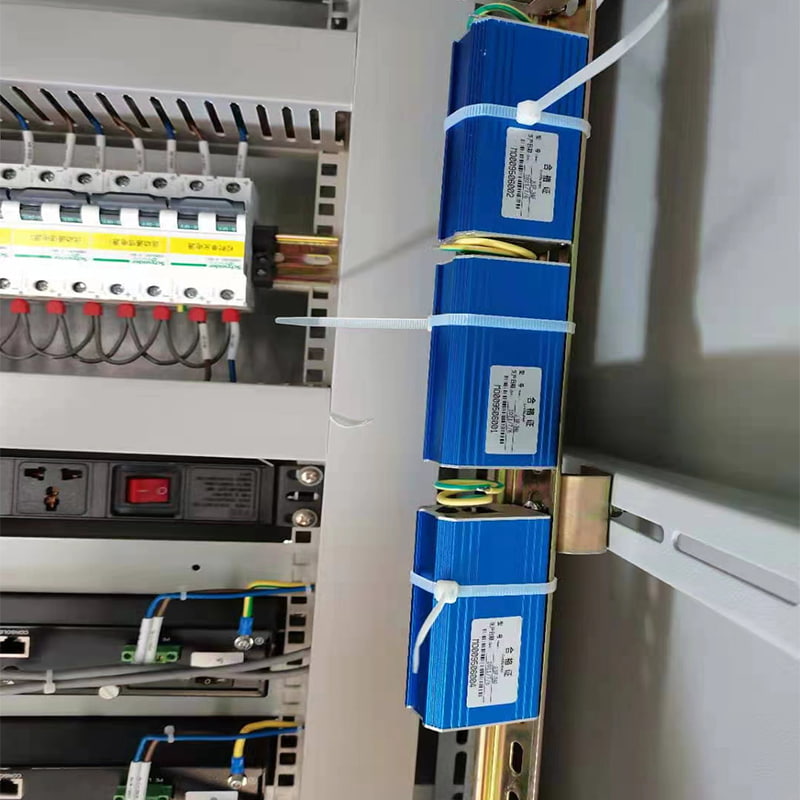

Conexão em série

Este modo conecta o SPD diretamente em série com o canal de transmissão de sinal, de modo que a corrente de pico e o fluxo de sinal compartilhem o mesmo caminho. Seu principal valor reside em garantir a integridade dos sinais de alta velocidade:

Cenários aplicáveis Sistemas de alta largura de banda, como Gigabit Ethernet (≥1 Gbps), USB 3.0+, HDMI 2.0, vídeo 3G-SDI e radiofrequência (RF), exigem alta precisão na adaptação de impedância (±10 Ω) e controle de perda de inserção (<0,5 dB). Os DPS em série, com sua capacitância parasita ultrabaixa (≤1 pF), previnem a distorção da borda do sinal e mantêm a conformidade do diagrama de olho.

Tecnologias-chave É necessário um projeto com proteção contra falhas (com mecanismo de fusível integrado), e o caminho de aterramento deve atender às especificações de baixa indutância da norma IEC 61643-21 (comprimento do fio de aterramento <0,5 m, indutância <100 nH). Em transmissões de longa distância, a topologia em série suprime as oscilações de tensão residual causadas pela indutância da linha, tornando-a adequada para cenários de alta precisão, como redes backbone de automação industrial e alimentadores de estações base.

Método de conexão paralela

Este modo conecta o DPS em paralelo entre a linha de sinal e a linha de terra, e o sinal normal contorna o protetor. Suas vantagens são a adaptabilidade a sistemas de média e baixa velocidade e a simplificação das modificações de engenharia.

Cenários aplicáveis RS-485/422 (≤10Mbps), barramento CAN, sensores de 4-20mA, áudio analógico e linhas telefônicas POTS. Esses sistemas toleram altas cargas capacitivas (tipicamente de 50 a 100pF) e podem ser instalados em paralelo sem a necessidade de desconectar as linhas. São adequados para atualizações de proteção contra raios em sistemas existentes, como alarmes de incêndio e sistemas de automação predial.

Tecnologias-chave O desempenho depende muito da qualidade do aterramento — a impedância do aterramento deve ser ≤0,1 Ω e a indutância do caminho de descarga deve ser <1 μH (diâmetro do fio ≥6 mm²). Um diodo TVS de baixa tensão de fixação (por exemplo, ±5 V a 3 A) deve ser usado para garantir que a tensão residual seja inferior a 80% da tensão suportável do equipamento protegido.
